판금 전개, 이제
AutoCAD 안에서 끝내세요

CutON의 판금 전개 엔진이 CAD 플러그인으로 들어왔습니다. 3D STEP도, 현장에서 받은 2D DXF 도면도 명령 한 번이면 평판 전개도가 레이어별로 그려집니다.

명령창에서 바로:PEDAUNFOLDPEDAUNFOLDDXFPEDAREINSERTPEDACONFIG

PEDAUNFOLD를 입력하는 순간부터 전개도가 그려질 때까지

3D STEP 파일을 고르거나, 열려 있는 도면에서 객체를 바로 선택하세요. 전개 전 3D 미리보기로 형상을 확인할 수 있습니다.

두께와 절곡 보정(K값)을 반영해 평판 전개도를 계산합니다. 기본값은 PEDACONFIG에서 한 번만 설정하면 됩니다.

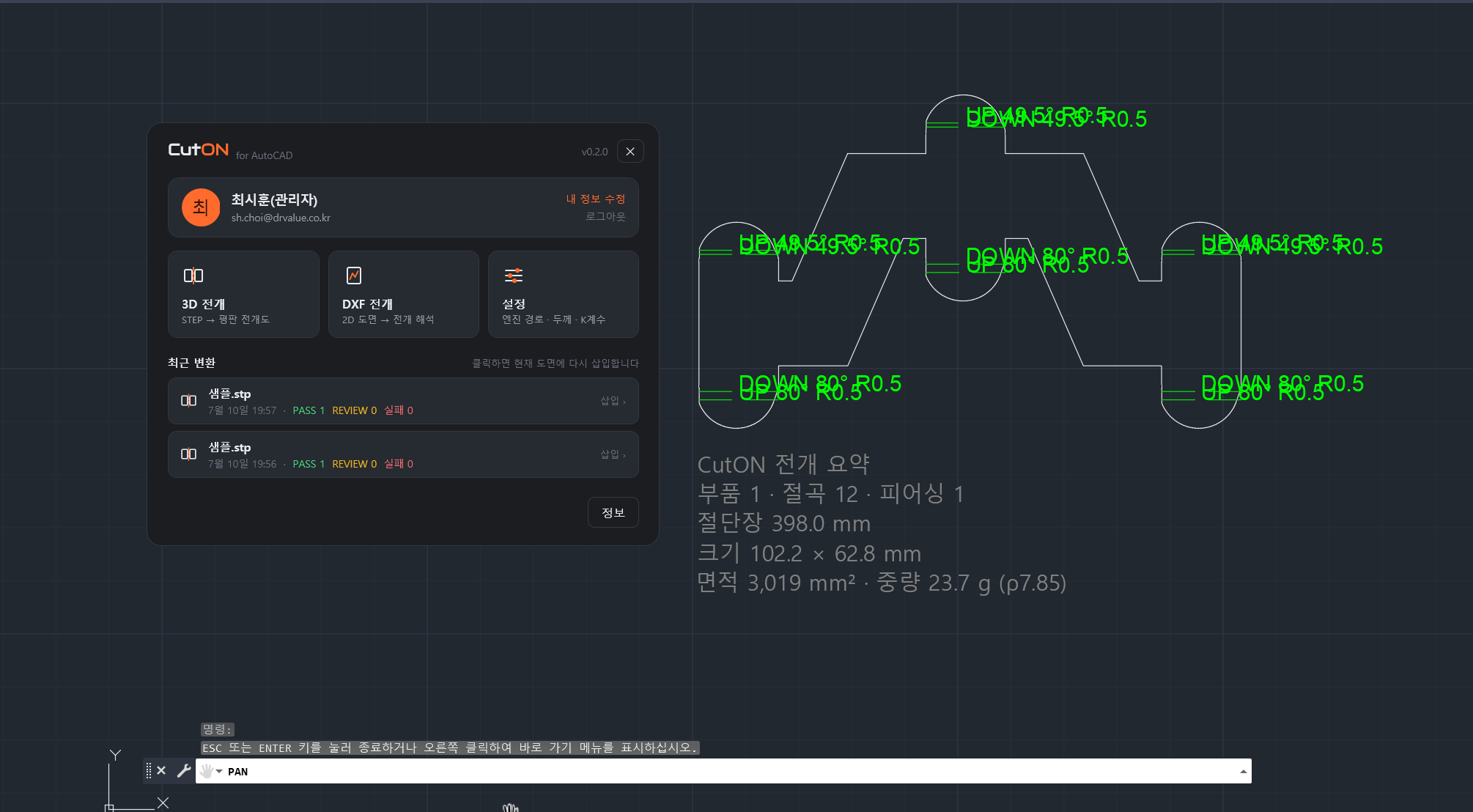

전개 결과가 절단선·절곡선 레이어로 나뉘어 현재 도면에 그려지고, 판정 결과(PASS / REVIEW)가 함께 표시됩니다.

전개부터 견적 기초 정보까지, AutoCAD 안에서

STEP 전개 미리보기

STEP 파일을 선택하고 삽입점만 찍으면 3D 모델이 평판 전개도로 도면에 그려집니다. 전개 전 와이어프레임 미리보기 지원.

DXF 전개 미리보기

현장에서 받은 CAD 도면 그대로. 도면에서 객체를 선택하거나 DXF 파일을 불러와 두께·K값 기준으로 전개합니다.

레이어 작도 미리보기

절단선·절곡선이 레이어별로 분리되어 작도되고, 엔진 판정(PASS / REVIEW)이 그대로 표시됩니다. 지난 결과는 PEDAREINSERT로 재삽입.

출시 예정

견적 계산 미리보기

절곡 횟수, 홀 개수, 절단 길이, 외곽 치수 등 견적에 필요한 기초 정보를 2D 도면에서 자동 집계합니다.

인스톨러로 설치하고, 명령창에 PEDAUNFOLD를 입력하면 바로 시작됩니다.
